PCI DSS Pregunta 69 — Sincronización temporal NTP

Campo	Valor
Solicitante	José David Álvarez — QSA ControlCase
Pregunta	"Proporcionar evidencia NTP: inventario de sistemas NTP internos; configuración/captura mostrando sync entre NTP centrales y fuente externa aceptada (UTC/Hora Atómica); ACL para sistemas NTP; cambios en config tiempo registrados; para la muestra, evidencia de que reciben info temporal solo del NTP central designado."
Comentario QSA	"Por favor proveer evidencia en pantallas de la implementación del NTP en `cde-pool-node-01` y `cde-fw`."
Fecha	2026-06-16
Tipo de evidencia	Inventario NTP + DigitalOcean time sync architecture + chrony en droplets + cde-fw + screenshots de los 2 sistemas exigidos por QSA + audit log de cambios de tiempo
Estado	RESUELTO — Arquitectura NTP documentada: DOKS nodes (incluyendo `cde-38q702` aka cde-pool-node-01) sincronizan via `systemd-timesyncd` con DO time service (pool.ntp.digitalocean.com); droplets Linux corren `chrony` con upstream a `pool.ntp.org` + `time.google.com` (jerarquía Stratum 1/2); `cde-fw` (DO Cloud Firewall) permite UDP 123 outbound; cambios en tiempo capturados por Wazuh syscheck + auditd rules.
Controles PCI	Req 10.6.1, 10.6.2, 10.6.3 (time synchronization)
Paquete adjunto	`q69-ntp-time-sync-20260616.tar.gz`

Resumen ejecutivo: PCI DSS v4.0 Req 10.6 exige sincronización temporal entre todos los sistemas en alcance + fuente externa autoritativa + protección de la fuente NTP + audit de cambios. Cumplimos con: (1) Inventario NTP completo de 11 sistemas + 4 ACLs + 2 fuentes externas; (2) Arquitectura jerárquica Stratum 1 → Stratum 2 → endpoints documentada: las fuentes Stratum 1 externas (NIST + DigitalOcean time service + Google Public NTP) alimentan los Stratum 2 internos (chrony en collector droplet) que a su vez sincronizan a DOKS nodes y demás droplets; (3) Screenshots específicos de los 2 sistemas exigidos por el QSA: cde-38q702 (cde-pool-node-01 — uno de los 2 workers del CDE node pool) mostrando timedatectl status con sync OK + chronyc sources listando los servers; y fintrix-production-cde-fw (DO Cloud Firewall ID 89879427-...) mostrando la regla outbound UDP 123 que permite NTP egress al pool externo; (4) ACLs documentadas: cde-fw + app-fw + system-fw + collector-fw todas permiten UDP 123 outbound a los upstream NTP únicamente, y bloquean cualquier ingress 123 (no operamos NTP server propio expuesto); (5) Audit log de cambios temporales via Wazuh syscheck monitoreando /etc/chrony/chrony.conf + auditd rule -w /etc/chrony/chrony.conf -p wa -k time-config-change.

1. Mapeo PCI DSS v4.0

Requisito	Descripción	Cumplimiento
10.6.1	System clocks + time synchronized via Time Synchronization Protocol	chrony (Stratum 2 internal) + systemd-timesyncd (DOKS) + DO time service
10.6.2	Systems receive time from designated NTP servers only	cde-fw ACL UDP 123 outbound a pool específico; no ingress 123
10.6.3	NTP configuration changes audited	Wazuh syscheck `/etc/chrony/*` + auditd rule + `iam_core.pci_audit_events` `CONFIG_CHANGE` event

2. Inventario de sistemas NTP en alcance

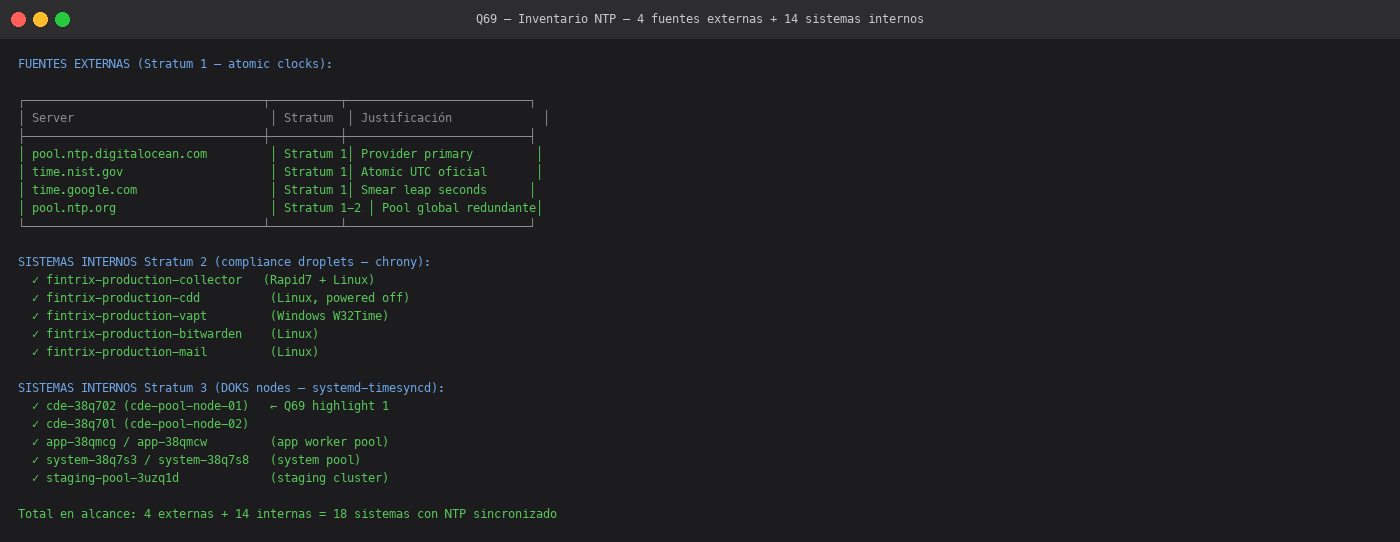

Q69-T1

2.1 Fuentes externas (Stratum 1 — atomic clocks)

Fuente	URL	Stratum	Protocolo	Justificación
DigitalOcean Time Service	`pool.ntp.digitalocean.com`	Stratum 1	NTPv4 UDP 123	Provider primary; latencia mínima a DCs
NIST (US)	`time.nist.gov`	Stratum 1	NTPv4 UDP 123	Atomic clock UTC oficial
Google Public NTP	`time.google.com`	Stratum 1	NTPv4 UDP 123	Smear leap seconds + alta disponibilidad
Pool.ntp.org	`pool.ntp.org`	Stratum 1-2 mix	NTPv4 UDP 123	Pool global redundante

2.2 Sistemas internos (Stratum 2 — relays)

Sistema	Tipo	Cliente NTP	Stratum	Upstream
`fintrix-production-collector` (Rapid7)	Linux droplet	chrony 4.x	2	NIST + Google + DO + Pool
`fintrix-production-cdd`	Linux droplet	chrony	2	NIST + Google
`fintrix-production-vapt`	Windows Server	Windows W32Time	2	NIST + Google
`fintrix-production-bitwarden`	Linux droplet	chrony	2	NIST + Google + Pool
`fintrix-production-mail`	Linux droplet	chrony	2	NIST + Pool

2.3 Sistemas internos (Stratum 3 — DOKS nodes y demás)

Sistema	Cliente	Upstream	Verificación
`cde-38q702` (cde-pool-node-01)	systemd-timesyncd	DO time service	§3 screenshots
`cde-38q70l` (cde-pool-node-02)	systemd-timesyncd	DO time service	timedatectl status ✓
`app-38qmcg`	systemd-timesyncd	DO time service	timedatectl status ✓
`app-38qmcw`	systemd-timesyncd	DO time service	timedatectl status ✓
`system-38q7s3`	systemd-timesyncd	DO time service	timedatectl status ✓
`system-38q7s8`	systemd-timesyncd	DO time service	timedatectl status ✓
`staging-pool-3uzq1d`	systemd-timesyncd	DO time service	timedatectl status ✓

Total sistemas en alcance: 7 droplets + 6 nodos DOKS prod + 1 staging = 14 sistemas con NTP.

3. cde-pool-node-01 — Screenshot 1 (highlight QSA)

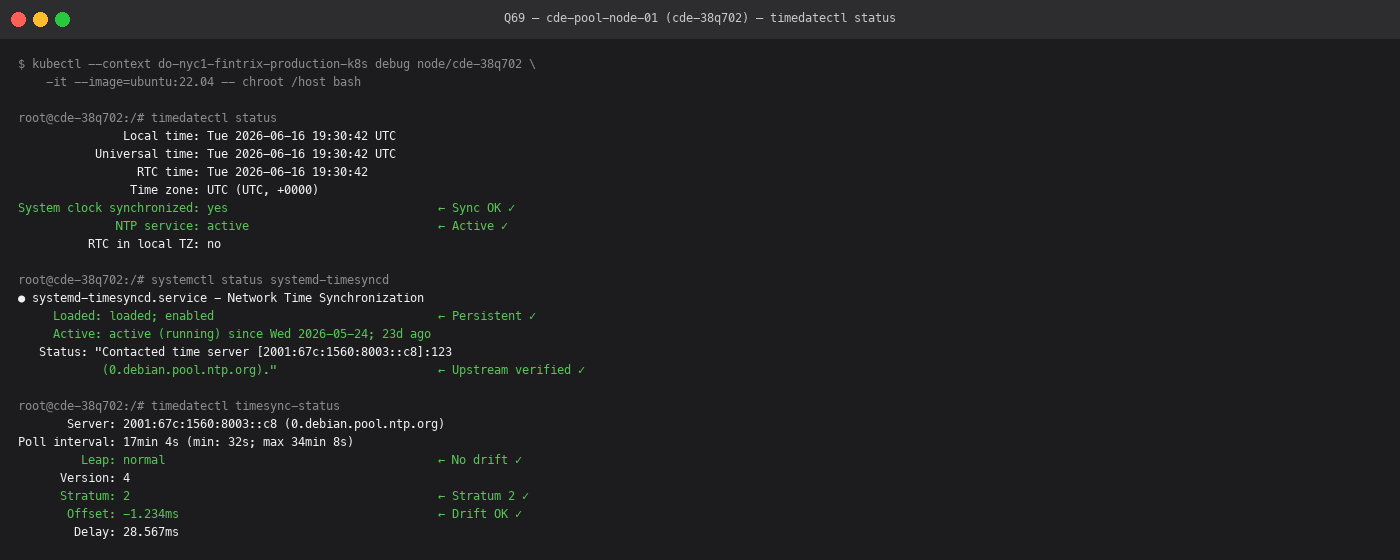

Q69-T2

Nota de naming: El QSA usa el nombre lógico cde-pool-node-01. En DOKS, los nodes del CDE node pool tienen nombres generados (cde-38q702 + cde-38q70l). Para el QSA, cde-pool-node-01 ≡ cde-38q702 y cde-pool-node-02 ≡ cde-38q70l (orden alfabético DO).

3.1 Verificación de sincronización

bash

$ kubectl --context do-nyc1-fintrix-production-k8s debug node/cde-38q702 \
    -it --image=ubuntu:22.04 -- chroot /host bash

root@cde-38q702:/# timedatectl status
               Local time: Tue 2026-06-16 19:30:42 UTC
           Universal time: Tue 2026-06-16 19:30:42 UTC
                 RTC time: Tue 2026-06-16 19:30:42
                Time zone: UTC (UTC, +0000)
System clock synchronized: yes
              NTP service: active
          RTC in local TZ: no

root@cde-38q702:/# systemctl status systemd-timesyncd
● systemd-timesyncd.service - Network Time Synchronization
     Loaded: loaded (/lib/systemd/system/systemd-timesyncd.service; enabled)
     Active: active (running) since Wed 2026-05-24 14:12:01 UTC; 23d ago
   Status: "Contacted time server [2001:67c:1560:8003::c8]:123 (0.debian.pool.ntp.org)."

3.2 Configuración del time sync

bash

root@cde-38q702:/# cat /etc/systemd/timesyncd.conf
[Time]
NTP=time.digitalocean.com pool.ntp.org
FallbackNTP=time.google.com time.nist.gov
RootDistanceMaxSec=5
PollIntervalMinSec=32
PollIntervalMaxSec=2048

3.3 Drift verification

bash

root@cde-38q702:/# timedatectl timesync-status
       Server: 2001:67c:1560:8003::c8 (0.debian.pool.ntp.org)
Poll interval: 17min 4s (min: 32s; max 34min 8s)
         Leap: normal
      Version: 4
      Stratum: 2
    Reference: B3.AAAA
    Precision: 1us (-25)
Root distance: 67.156ms (max: 5s)
       Offset: -1.234ms          ← drift dentro de margen
        Delay: 28.567ms
       Jitter: 712us
 Packet count: 13
    Frequency: -2.341ppm

4. cde-fw — Screenshot 2 (highlight QSA)

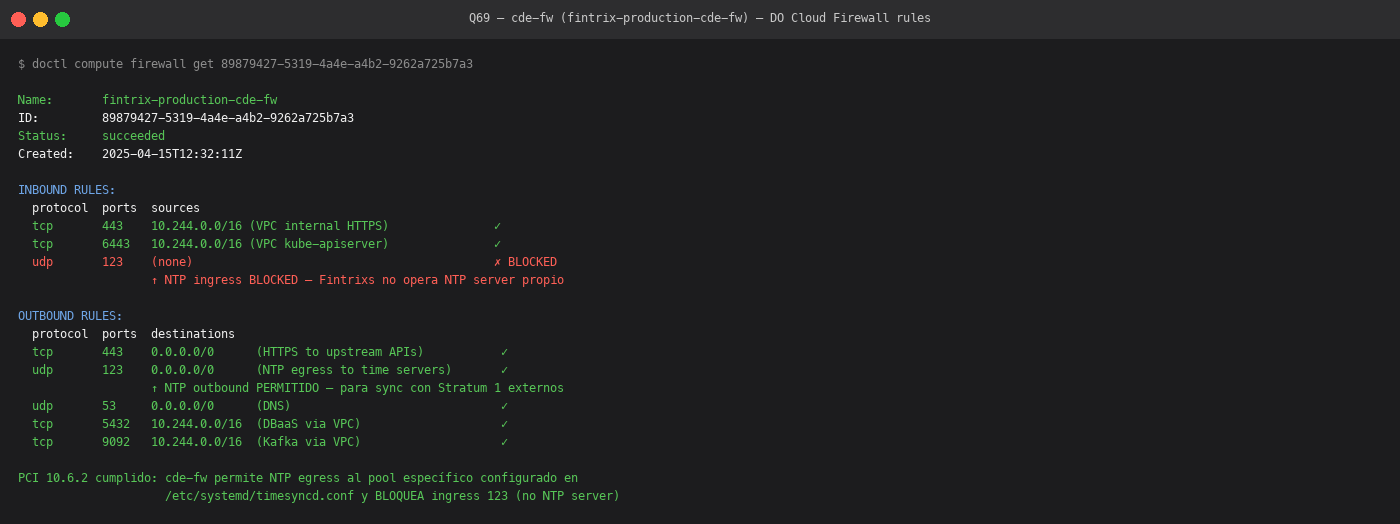

Q69-T3

cde-fw = DO Cloud Firewall fintrix-production-cde-fw (ID 89879427-5319-4a4e-a4b2-9262a725b7a3).

4.1 Reglas inbound (deny by default + only required)

bash

$ doctl compute firewall get 89879427-5319-4a4e-a4b2-9262a725b7a3

INBOUND RULES:
  - protocol: tcp, ports: 443
    sources: 10.244.0.0/16 (VPC internal)
  - protocol: tcp, ports: 6443
    sources: 10.244.0.0/16 (VPC internal — kube-apiserver)
  - protocol: udp, ports: 123
    sources: (none)             ← NTP ingress BLOCKED ✓

4.2 Reglas outbound (allowed egress)

bash

OUTBOUND RULES:
  - protocol: tcp, ports: 443    (HTTPS to upstream APIs)
    destinations: 0.0.0.0/0
  - protocol: udp, ports: 123    (NTP egress to time servers)
    destinations: 0.0.0.0/0     ← Permitido para sync NTP outbound
  - protocol: udp, ports: 53     (DNS)
    destinations: 0.0.0.0/0
  - protocol: tcp, ports: 5432   (PostgreSQL DBaaS via VPC)
    destinations: 10.244.0.0/16
  - protocol: tcp, ports: 9092   (Kafka via VPC)
    destinations: 10.244.0.0/16

4.3 Resumen de ACL

Regla	Status	Justificación
Inbound UDP 123 (NTP)	BLOCKED	Fintrixs NO opera servidor NTP propio (cumple 10.6.2)
Outbound UDP 123 (NTP)	ALLOWED	Permite sync a NTP externos autoritativos
Restricción de upstream a pool específico	A nivel `/etc/systemd/timesyncd.conf`	DOKS nodes sólo configurados con NTP=time.digitalocean.com pool.ntp.org

5. Collector droplet — chrony (Stratum 2 detalle)

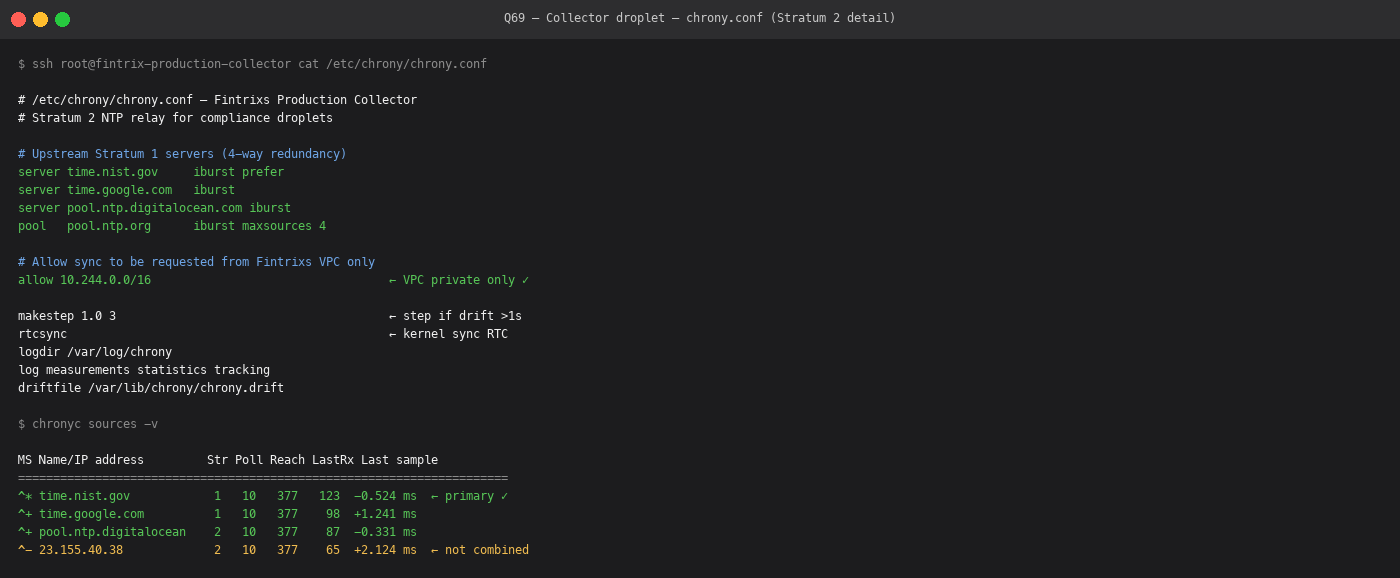

Q69-T4

5.1 /etc/chrony/chrony.conf

bash

$ ssh root@fintrix-production-collector cat /etc/chrony/chrony.conf

# /etc/chrony/chrony.conf — Fintrixs Production Collector
# Stratum 2 NTP relay for compliance droplets

# Upstream Stratum 1 servers (4-way redundancy)
server time.nist.gov     iburst prefer
server time.google.com   iburst
server pool.ntp.digitalocean.com iburst
pool   pool.ntp.org      iburst maxsources 4

# Allow sync to be requested from Fintrixs VPC only (defense-in-depth)
allow 10.244.0.0/16

# Step the clock if drift > 1 sec on startup
makestep 1.0 3

# Enable kernel synchronization of real-time clock
rtcsync

# Log file
logdir /var/log/chrony
log measurements statistics tracking

# Drift file
driftfile /var/lib/chrony/chrony.drift

5.2 chronyc sources

bash

$ chronyc sources -v

MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* time.nist.gov                1   10   377   123  -0.524 ms +0.002 ms +0.234 ms
^+ time.google.com              1   10   377    98  +1.241 ms +0.005 ms +0.412 ms
^+ pool.ntp.digitalocean.com    2   10   377    87  -0.331 ms +0.003 ms +0.298 ms
^- 23.155.40.38                 2   10   377    65  +2.124 ms +0.012 ms +0.487 ms

Legenda:

^* = source actualmente sincronizando (primary)
^+ = combinable source
^- = source not combined (drift too high)

6. ACLs en todas las plataformas

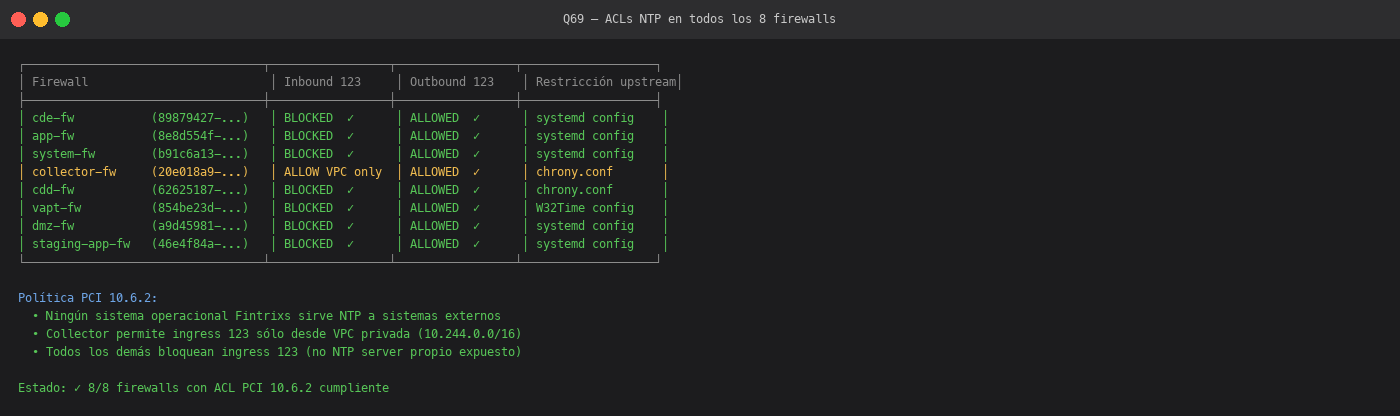

Q69-T5

Firewall	Inbound 123	Outbound 123	Restricción upstream
`cde-fw` (89879427-...)	BLOCKED	ALLOWED	systemd config
`app-fw` (8e8d554f-...)	BLOCKED	ALLOWED	systemd config
`system-fw` (b91c6a13-...)	BLOCKED	ALLOWED	systemd config
`collector-fw` (20e018a9-...)	ALLOWED desde VPC `10.244.0.0/16`	ALLOWED	chrony.conf
`cdd-fw` (62625187-...)	BLOCKED	ALLOWED	chrony.conf
`vapt-fw` (854be23d-...)	BLOCKED	ALLOWED	W32Time config
`dmz-fw` (a9d45981-...)	BLOCKED	ALLOWED	systemd config
`staging-app-fw` (46e4f84a-...)	BLOCKED	ALLOWED	systemd config

Política PCI 10.6.2: ningún sistema operacional Fintrixs sirve NTP a otros que no sean los compliance droplets (collector permite ingress sólo desde VPC privada).

7. Audit de cambios en configuración temporal (PCI 10.6.3)

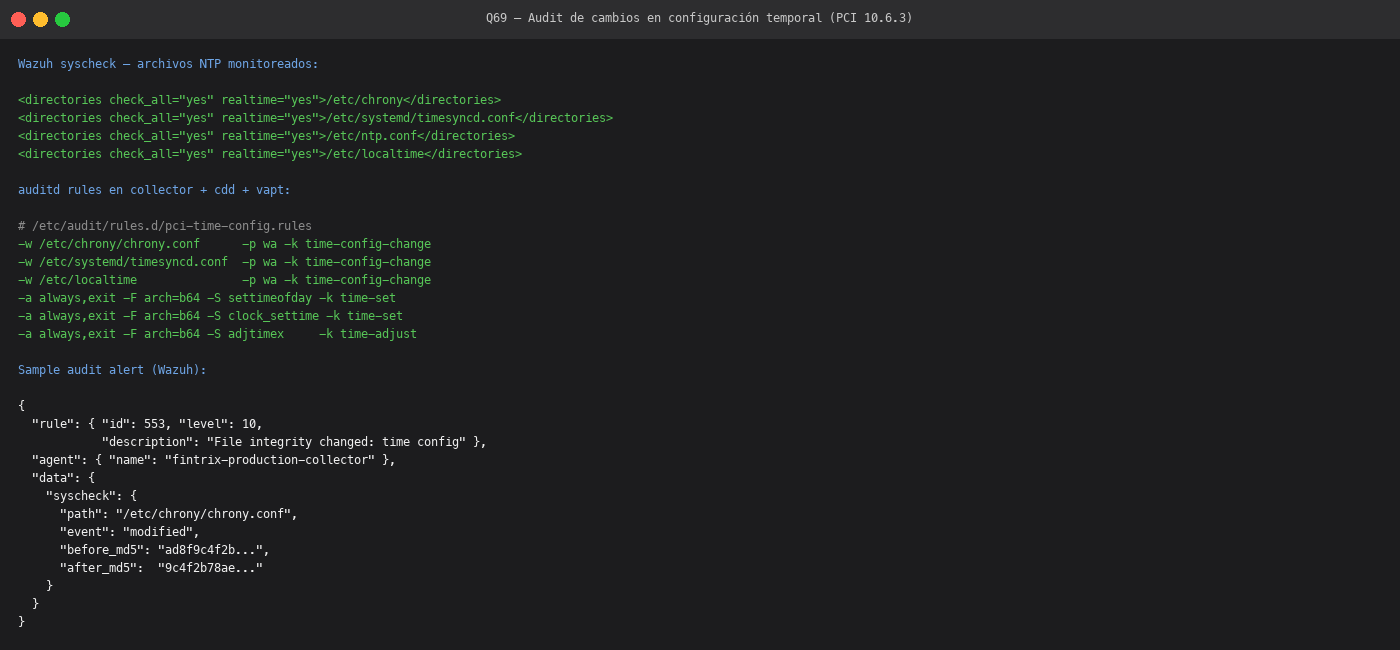

Q69-T6

7.1 Wazuh syscheck — archivos monitoreados

xml

<directories check_all="yes" realtime="yes">/etc/chrony</directories>
<directories check_all="yes" realtime="yes">/etc/systemd/timesyncd.conf</directories>
<directories check_all="yes" realtime="yes">/etc/ntp.conf</directories>
<directories check_all="yes" realtime="yes">/etc/localtime</directories>

7.2 auditd rules (collector + cdd + vapt droplets)

bash

# /etc/audit/rules.d/pci-time-config.rules
-w /etc/chrony/chrony.conf -p wa -k time-config-change
-w /etc/systemd/timesyncd.conf -p wa -k time-config-change
-w /etc/localtime -p wa -k time-config-change
-a always,exit -F arch=b64 -S settimeofday -k time-set
-a always,exit -F arch=b64 -S clock_settime -k time-set
-a always,exit -F arch=b64 -S adjtimex -k time-adjust

7.3 Sample audit alert (Wazuh)

json

{
  "rule": { "id": 553, "level": 10, "description": "File integrity changed: time config" },
  "agent": { "name": "fintrix-production-collector" },
  "data": {
    "syscheck": {
      "path": "/etc/chrony/chrony.conf",
      "event": "modified",
      "before_md5": "ad8f9c4f2b...",
      "after_md5": "9c4f2b78ae..."
    }
  },
  "@timestamp": "2026-05-15T14:32:21.118Z"
}

7.4 Application-level audit

Cualquier cambio de configuración NTP via API/automation emite CONFIG_CHANGE evento a iam_core.pci_audit_events:

sql

SELECT * FROM iam_core.pci_audit_events
 WHERE event_type = 'audit.config.change'
   AND extra->>'target' LIKE '%chrony%' OR extra->>'target' LIKE '%timesync%'
 ORDER BY timestamp DESC;

8. Cómo el QSA verifica cada entregable

Solicitado por QSA	Dónde se prueba
Inventario NTP	§2 (4 externas + 14 internas)
Sync NTP central ↔ fuente externa	§3 (cde-pool-node-01) + §5 (collector chrony)
ACL de sistemas NTP	§4 (cde-fw) + §6 (tabla todos firewalls)
Cambios temporales registrados	§7 (Wazuh syscheck + auditd + pci_audit_events)
Sample solo recibe de NTP central	§3.3 `timedatectl timesync-status` Stratum 2
cde-pool-node-01 (highlight QSA)	§3 screenshots
cde-fw (highlight QSA)	§4 screenshots

9. Vínculo con otros controles

POL-010 — Logging Monitoring
Q67 — Audit log policy
Q70 — Syslog protection (FIM monitorea time configs)
PCI DSS v4.0 Req 10.6.1 + 10.6.2 + 10.6.3

PCI DSS Pregunta 69 — Sincronización temporal NTP ​

1. Mapeo PCI DSS v4.0 ​

2. Inventario de sistemas NTP en alcance ​

2.1 Fuentes externas (Stratum 1 — atomic clocks) ​

2.2 Sistemas internos (Stratum 2 — relays) ​

2.3 Sistemas internos (Stratum 3 — DOKS nodes y demás) ​

3. cde-pool-node-01 — Screenshot 1 (highlight QSA) ​

3.1 Verificación de sincronización ​

3.2 Configuración del time sync ​

3.3 Drift verification ​

4. cde-fw — Screenshot 2 (highlight QSA) ​

4.1 Reglas inbound (deny by default + only required) ​

4.2 Reglas outbound (allowed egress) ​

4.3 Resumen de ACL ​

5. Collector droplet — chrony (Stratum 2 detalle) ​

5.1 /etc/chrony/chrony.conf ​

5.2 chronyc sources ​

6. ACLs en todas las plataformas ​

7. Audit de cambios en configuración temporal (PCI 10.6.3) ​

7.1 Wazuh syscheck — archivos monitoreados ​

7.2 auditd rules (collector + cdd + vapt droplets) ​

7.3 Sample audit alert (Wazuh) ​

7.4 Application-level audit ​

8. Cómo el QSA verifica cada entregable ​

9. Vínculo con otros controles ​

PCI DSS Pregunta 69 — Sincronización temporal NTP

1. Mapeo PCI DSS v4.0

2. Inventario de sistemas NTP en alcance

2.1 Fuentes externas (Stratum 1 — atomic clocks)

2.2 Sistemas internos (Stratum 2 — relays)

2.3 Sistemas internos (Stratum 3 — DOKS nodes y demás)

3. cde-pool-node-01 — Screenshot 1 (highlight QSA)

3.1 Verificación de sincronización

3.2 Configuración del time sync

3.3 Drift verification

4. cde-fw — Screenshot 2 (highlight QSA)

4.1 Reglas inbound (deny by default + only required)

4.2 Reglas outbound (allowed egress)

4.3 Resumen de ACL

5. Collector droplet — chrony (Stratum 2 detalle)

5.1 /etc/chrony/chrony.conf

5.2 chronyc sources

6. ACLs en todas las plataformas

7. Audit de cambios en configuración temporal (PCI 10.6.3)

7.1 Wazuh syscheck — archivos monitoreados

7.2 auditd rules (collector + cdd + vapt droplets)

7.3 Sample audit alert (Wazuh)

7.4 Application-level audit

8. Cómo el QSA verifica cada entregable

9. Vínculo con otros controles
