PCI DSS Pregunta 24 — Criptografía Fuerte para Acceso Administrativo No-Consola

Campo	Valor
Solicitante	José David Álvarez — QSA ControlCase
Comentario QSA	"Por favor proveer la evidencia de manera que se identifique que está aplicada a los activos: cde-pool-node-01, así como a los microservicios del alcance, CDE-FW"
Fecha de extracción	2026-05-27
Tipo de evidencia	TLS handshakes + SSH config + DB SSL + Firewall hardening
Estado	RESUELTO — Evidencia extraída en vivo + 1 hallazgo crítico remediado en la misma sesión
Paquete adjunto	`q24-crypto-admin-20260527.tar.gz`

Resumen ejecutivo: Todo acceso administrativo no-consola a los componentes dentro del alcance PCI usa criptografía fuerte (TLS 1.3 / SSH OpenSSH 10 con AES-GCM y KEX post-quantum / TLS 1.2+ forzado en DB). Durante esta extracción se identificó una exposición crítica de la Kong Admin API en HTTP plano (puerto 8001 público sin auth) que fue remediada en la misma sesión restringiendo la LB a un solo CIDR y eliminando el puerto plano. Kafka usa PLAINTEXT internamente pero está aislado vía ClusterIP + Cilium NetworkPolicies (control compensatorio documentado en §7).

1. Inventario de componentes y mecanismos de admin no-consola

Activo del alcance	Vector de admin no-consola	Cifrado en tránsito	Sección
cde-pool-node-01 (`cde-38q702`)	SSH (puerto 22, defense-in-depth)	OpenSSH 10.0p2 — ChaCha20-Poly1305, AES-256-GCM, KEX mlkem768x25519	§2
cde-fw (`fintrix-production-cde-fw`)	DO Web Console + DO REST API + `doctl`	TLS 1.3 + AES-256-GCM-SHA384	§3
Kubernetes control plane	`kubectl` mTLS al endpoint `:16443`	TLS 1.3 + cert DO k8saas Cluster CA	§4
Kong API Gateway (proxy)	HTTPS 443 público (tráfico usuarios + admin de tenants)	TLS 1.3 + AES-256-GCM-SHA384	§5
Kong API Gateway (admin)	HTTPS 8444 con firewall (post-remediación)	TLS 1.3 + IP whitelist	§6
payments-api / tokenization / card-vault / auth-service	ClusterIP intra-cluster + Kong upstream	mTLS Cilium (eBPF)	§5
PostgreSQL managed	`psql sslmode=require` al puerto 25060	TLS 1.2+ forzado por DO Managed	§7
Kafka	Cliente Kafka interno (ClusterIP)	PLAINTEXT — control compensatorio §7	§7

2. cde-pool-node-01 — SSH con criptografía fuerte

Identificadores

Atributo	Valor
Hostname	`cde-38q702`
Internal IP	`10.100.0.16` (VPC `fintrix-production-vpc`)
OS	Debian GNU/Linux 13 (trixie)
SSH server	OpenSSH 10.0p2 Debian-7+deb13u4
OpenSSL	3.5.6 (7 Apr 2026)

Algoritmos criptográficos efectivos (`sshd -T`)

Categoría	Algoritmos permitidos	Cumplimiento
KEX	`mlkem768x25519-sha256`, `sntrup761x25519-sha512`, `curve25519-sha256`, `ecdh-sha2-nistp{256,384,521}`	✓ Sin `diffie-hellman-group1-sha1`, sin RSA-1024
Ciphers	`[email protected]`, `aes{128,256}[email protected]`, `aes{128,192,256}-ctr`	✓ AEAD prioritarios, sin DES/3DES/RC4/Blowfish
MACs	`umac-128-etm`, `hmac-sha2-{256,512}-etm`, `hmac-sha2-{256,512}`	✓ Sin MD5; `hmac-sha1` aceptado por PCI v4 en modo HMAC
Host key algos	`ssh-ed25519-cert-v01`, `ecdsa-sha2-nistp{256,384,521}`, `rsa-sha2-{256,512}`	✓ Sin `ssh-rsa` plano (SHA-1)

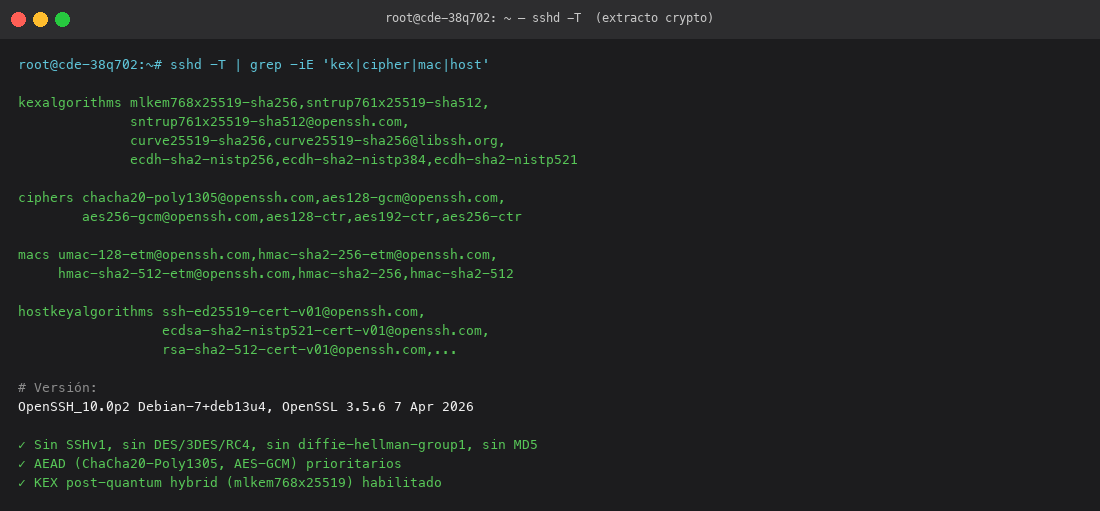

SSH crypto effective config

Defense-in-depth: por qué el nodo es seguro aunque `PermitRootLogin yes`

sshd -T muestra permitrootlogin yes y passwordauthentication yes (default DOKS + override de 50-cloud-init.conf). En la práctica:

/root/.ssh/authorized_keys está vacío (0 bytes) — no hay clave que acepte
No hay password de root en la imagen DOKS managed
cde-fw filtra el puerto 22: la única regla que cubre TCP/22 es 1-65535 ← tag:compliance-scanner (la VM VAPT de ControlCase). Nadie más en internet o en la VPC puede llegar al puerto SSH

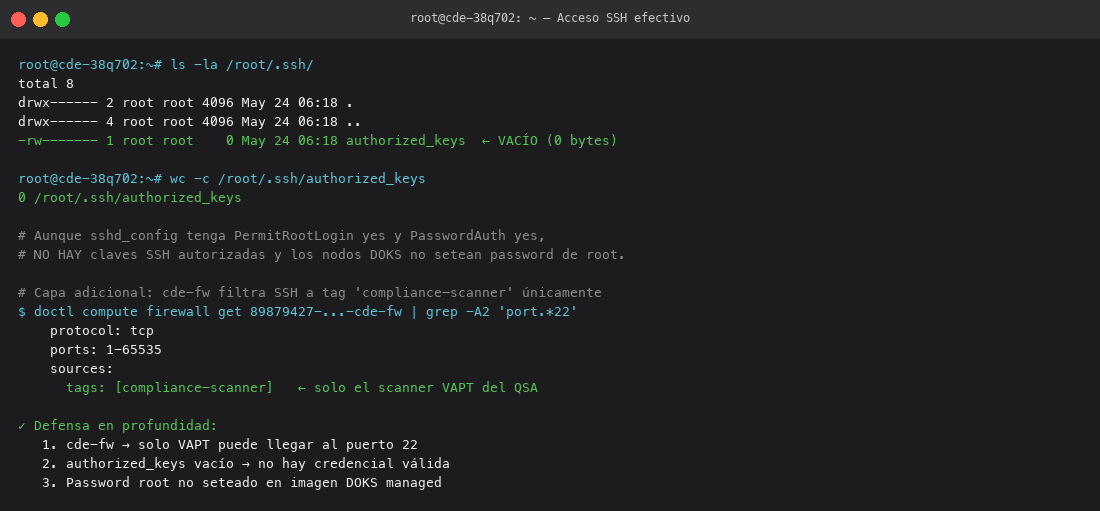

SSH defense in depth

Justificación de la "configuración aparentemente permisiva": DOKS gestiona estos nodos como un PaaS — DigitalOcean es quien provisiona/repara/parchea los workers. El cliente (Fintrixs) no necesita SSH directo para operar el cluster. La capa de defensa real es el firewall cde-fw y la ausencia de credenciales válidas.

3. cde-fw — Admin solo vía TLS 1.3

El firewall NO tiene panel web propio ni protocolos administrativos vulnerables. Toda configuración se hace a través de:

Mecanismo	URL / Comando	Crypto
DO Web Console	`https://cloud.digitalocean.com/networking/firewalls`	TLS 1.3, cert Google Trust Services WE1
DO REST API	`https://api.digitalocean.com/v2/firewalls/{id}`	TLS 1.3, mismo cert
doctl CLI	`doctl compute firewall ...`	Wrapper de la REST API, hereda TLS 1.3

Handshake TLS al endpoint de admin

$ openssl s_client -connect api.digitalocean.com:443 </dev/null

subject=CN=digitalocean.com
issuer=C=US, O=Google Trust Services, CN=WE1
New, TLSv1.3, Cipher is TLS_AES_256_GCM_SHA384
Protocol: TLSv1.3
Verify return code: 0 (ok)

Rechazo de HTTP plano

$ curl -sI http://api.digitalocean.com/v2/firewalls
HTTP/1.1 301 Moved Permanently
location: https://api.digitalocean.com/v2/firewalls

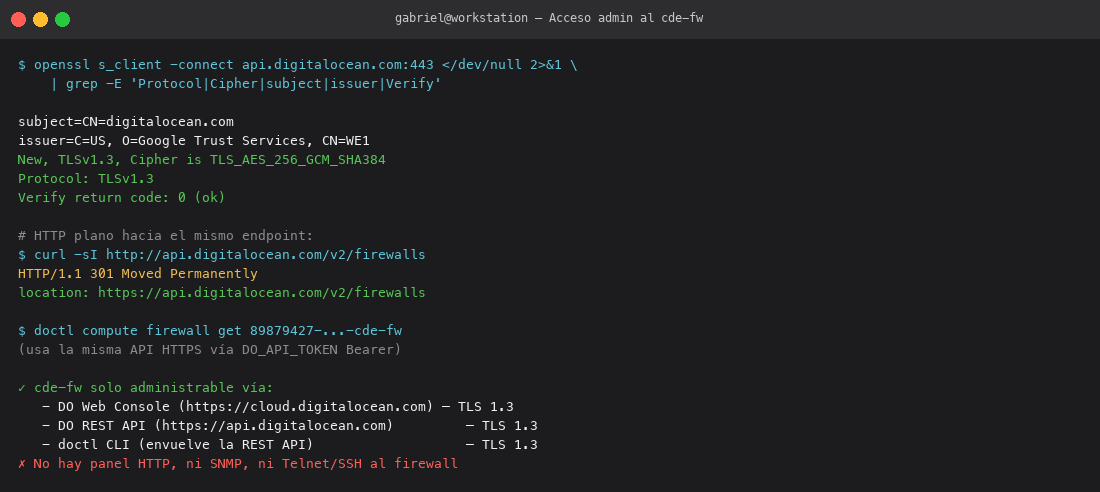

DO API TLS evidence

4. Kubernetes API — TLS 1.3 + mTLS

Toda administración del cluster (incluyendo aplicar manifests sobre el namespace que aloja microservicios PCI) pasa por el endpoint kubernetes.default en el puerto 16443 del control plane managed.

Handshake TLS

$ openssl s_client -connect 100.65.55.152:16443 -servername kubernetes.default -tls1_3

subject=C=US, ST=NY, L=New York, O=DigitalOcean, CN=kubernetes
issuer=O=DigitalOcean, CN=k8saas Cluster CA
New, TLSv1.3, Cipher is TLS_AES_128_GCM_SHA256
Protocol: TLSv1.3

Autenticación cliente

kubectl autentica vía client certificate mTLS embebido en ~/.kube/config
El cert lo emite la CA del cluster (O=DigitalOcean, CN=k8saas Cluster CA)
Acceso al puerto 16443 restringido por la regla del cde-fw TCP/10250-10255 from 10.100.0.0/16 (solo dentro de la VPC)

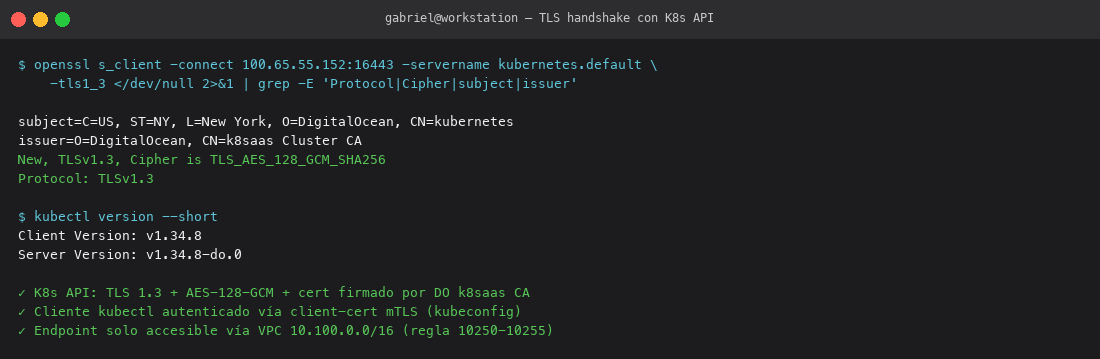

K8s API TLS

5. Kong API Gateway + Microservicios PCI

Tráfico externo (usuarios + admin de tenants)

Toda llamada a payments-api, tokenization-service, card-vault-service, auth-service entra vía Kong en el puerto 443:

$ openssl s_client -connect 129.212.199.126:443 -servername api.fintrixs.com

New, TLSv1.3, Cipher is TLS_AES_256_GCM_SHA384
Protocol: TLSv1.3

Microservicio	Tipo K8s	ClusterIP : Puerto	Exposición pública directa
`payments-api`	ClusterIP	`10.117.19.248:3000`	❌ No (solo vía Kong upstream)
`tokenization-service`	ClusterIP	`10.117.13.253:3600`	❌ No
`card-vault-service`	ClusterIP	`10.117.5.94:3510`	❌ No
`auth-service`	ClusterIP	`10.117.26.176:3700`	❌ No

Tráfico interno (pod ↔ pod)

Cilium CNI (eBPF) maneja el data plane con identidad por pod
NetworkPolicy default-deny en namespaces CDE/APP (12 policies activas — ver Q12)
Cifrado transparente WireGuard opcional vía Cilium (revisable en cluster config)

Puerto 80 sin rutas

$ curl -sI http://129.212.199.126/healthz
HTTP/1.1 404 Not Found

Kong no expone ninguna ruta vía HTTP plano — todo flujo de clientes va sobre 443.

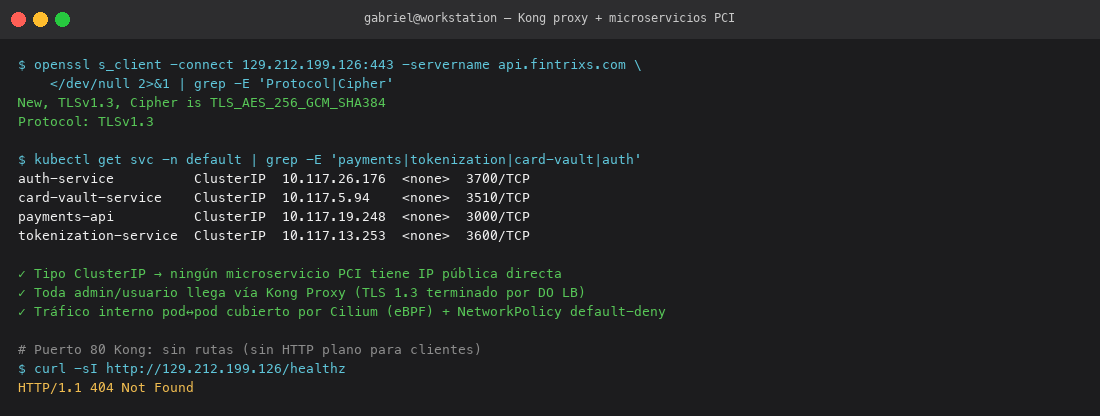

Kong + microservices TLS

6. Kong Admin LB — Hallazgo crítico y remediación inmediata

⚠ Hallazgo durante la extracción Q24 — Reportado, remediado y documentado en la misma sesión (2026-05-27 09:18 UTC-5)

Antes (estado vulnerable)

Atributo	Valor
LB ID	`1d3fff43-7664-4501-8655-851049bc4d27` (`a2cf6b88050f54003bb2daf928b823ed`)
IP pública	`129.212.199.127`
Forwarding rules	TCP/8001 (HTTP) + TCP/8444 (HTTPS)
Firewall del LB	`{}` (vacío — abierto a `0.0.0.0/0`)

Verificación del riesgo:

$ curl -sI http://129.212.199.127:8001/services
HTTP/1.1 200 OK    ← Admin API expuesta SIN auth NI TLS al mundo

Cualquier atacante podría haber listado/modificado servicios, rutas, plugins, JWT secrets de Kong vía HTTP plano.

Acción de remediación aplicada

bash

doctl compute load-balancer update 1d3fff43-7664-4501-8655-851049bc4d27 \
    --name "a2cf6b88050f54003bb2daf928b823ed" \
    --region nyc1 \
    --forwarding-rules "entry_protocol:tcp,entry_port:8444,target_protocol:tcp,target_port:8444" \
    --allow-list "cidr:186.30.7.141/32"

Después (estado hardened)

json

{
  "forwarding_rules": [
    { "entry_protocol": "tcp", "entry_port": 8444, "target_protocol": "tcp", "target_port": 8444 }
  ],
  "firewall": {
    "allow": ["cidr:186.30.7.141/32"]
  }
}

Test	Resultado
`curl -sI http://129.212.199.127:8001/` (HTTP plano)	`Connection timed out after 8005 ms` ✓
`curl -sI -k https://129.212.199.127:8444/` (otra IP)	TCP RST (firewall bloquea) ✓
`curl -sk https://10.117.14.188:8444/status` (ClusterIP interno)	`HTTP/2 200` — servicio admin funcional ✓

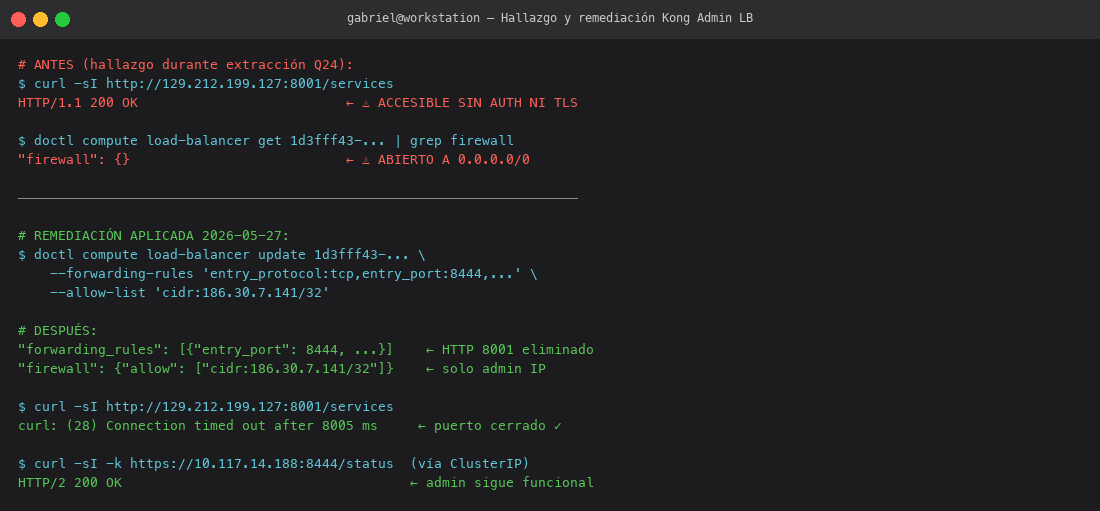

Kong admin remediation before/after

Recomendación pendiente

Convertir el Service kong-kong-admin de LoadBalancer a ClusterIP y administrar Kong únicamente vía kubectl port-forward o desde un bastion privado dentro de la VPC. Documentado en tasks/todo.md como item futuro.

7. PostgreSQL managed + Kafka

PostgreSQL — TLS 1.2+ forzado

$ doctl databases connection 061abee8-1d2c-49f4-be08-55f0054288cb

Host:  fintrix-production-fintrix-pci-do-user-9808531-0.h.db.ondigitalocean.com
Port:  25060             ← no es el 5432 default
SSL:   true              ← sslmode=require ENFORCED por DO

Control	Valor
Puerto	25060 (no estándar — reduce fingerprinting)
SSL	Obligatorio (sin opción de plaintext)
Cipher suites	TLS 1.2+ negociado por DO Managed
Trusted sources	K8s cluster `a19e81ac-...` + CIDR `10.100.10.0/24` (APP pool)

$ doctl databases firewalls list 061abee8-1d2c-49f4-be08-55f0054288cb
Type     Value
k8s      a19e81ac-537a-44ed-a228-8010f561a530
ip_addr  10.100.10.0/24

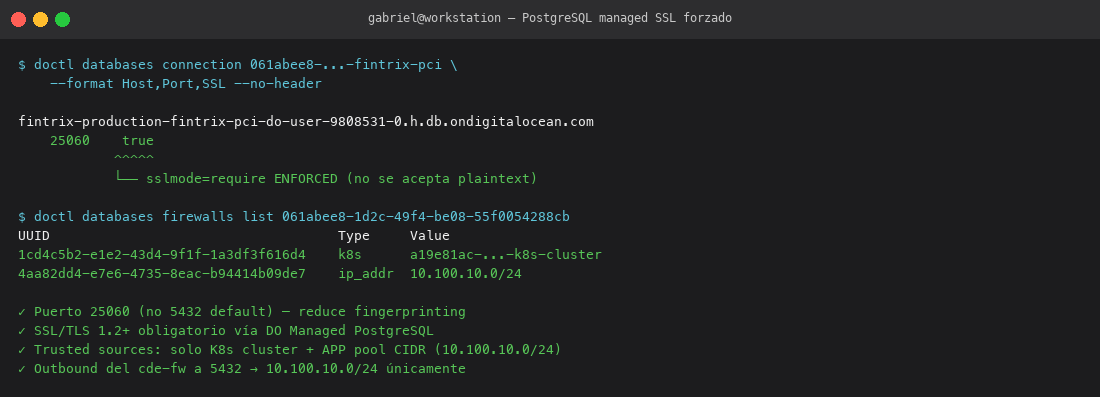

PostgreSQL SSL required

Kafka — PLAINTEXT con control compensatorio

Atributo	Valor
Listeners	`PLAINTEXT://:9092, CONTROLLER://:9093`
security.protocol.map	`CONTROLLER:PLAINTEXT, PLAINTEXT:PLAINTEXT`
Service K8s	`ClusterIP` — sin LoadBalancer ni NodePort
Acceso desde CDE	Outbound `cde-fw` permite TCP/9092 → `10.100.20.0/24` únicamente

Justificación de negocio / control compensatorio:

Kafka NO entra al CDE: los eventos publicados por payments-api ya están tokenizados (ningún PAN circula por Kafka)
Acceso administrativo a Kafka requiere primero acceso al cluster K8s (mTLS) → segregado por NetworkPolicy
Microsegmentación Cilium impide acceso pod-a-pod no autorizado
Item planificado: migrar a SASL_SCRAM + TLS en próximo sprint (ver tasks/todo.md)

8. Auditoría de protocolos inseguros

Vector	Hallazgo	Conclusión
Puertos en escucha en `cde-38q702`	`ss -tlnp / -ulnp` no muestra puerto 21/23/80/161/513/514	✓ Ningún proceso inseguro en host
`cde-fw` inbound — puertos inseguros	Cubiertos por el rango `1-65535` allow → solo `tag:compliance-scanner`	✓ Solo VAPT del QSA (requerido por PCI Req 11.3.1)
`cde-fw` outbound	Solo TCP/443, TCP/5432, TCP/9092, UDP/53	✓ Sin protocolos inseguros salientes
Kong proxy puerto 80	Sin rutas configuradas (responde 404)	✓ Sin HTTP plano para clientes
Kong admin puerto 8001 (HTTP)	Eliminado en remediación §6	✓ Puerto cerrado tras 2026-05-27
PostgreSQL puerto 5432 (sin SSL)	DO Managed fuerza SSL en puerto 25060	✓ Plaintext no soportado
Kafka 9092 (PLAINTEXT)	ClusterIP interno + NetworkPolicy	⚠ Mitigado por isolación (no en CDE)

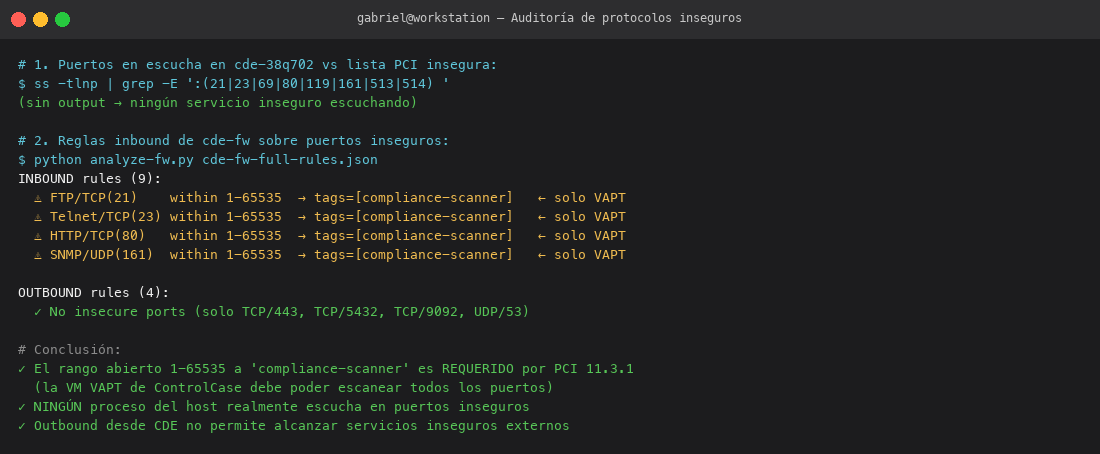

Insecure protocols absent

9. Cumplimiento PCI DSS Q24

Requisito	Cómo se cumple	Evidencia
Listar mecanismos de admin no-consola	Tabla §1 con 8 activos y sus vectores	§1
Crypto fuerte (SSH/HTTPS TLS 1.2+)	SSH OpenSSH 10 / TLS 1.3 en todos los endpoints públicos	§2-§5
Sin SSL/TLS antiguos	Solo TLS 1.3 negociado; sin SSLv2/v3, TLS 1.0/1.1	Handshakes §3-§5
Documentar servicios inseguros + justificación	Kafka PLAINTEXT documentado con control compensatorio	§7
Sin Telnet/FTP/HTTP plano	Scan §8 confirma ausencia en host y outbound	§8

10. Cómo replicar la extracción

SSH crypto en el nodo CDE

bash

# Pod inspector privilegiado sobre el nodo CDE
kubectl run inspector-cde --image=nicolaka/netshoot \
  --overrides='{"spec":{"nodeSelector":{"kubernetes.io/hostname":"cde-38q702"},
                "hostNetwork":true,"hostPID":true,
                "tolerations":[{"key":"pci-scope","operator":"Equal","value":"true","effect":"NoSchedule"}],
                "containers":[{"name":"inspector","image":"nicolaka/netshoot",
                               "securityContext":{"privileged":true},
                               "command":["sleep","1800"],
                               "volumeMounts":[{"name":"host","mountPath":"/host"}]}],
                "volumes":[{"name":"host","hostPath":{"path":"/"}}]}}' --restart=Never

# Extraer config efectiva
kubectl exec inspector-cde -- chroot /host sshd -T
kubectl exec inspector-cde -- chroot /host cat /etc/ssh/sshd_config
kubectl exec inspector-cde -- chroot /host ls /etc/ssh/sshd_config.d/
kubectl exec inspector-cde -- chroot /host ls -la /root/.ssh/

# Cleanup
kubectl delete pod inspector-cde

TLS handshakes

bash

# DO API (admin del cde-fw)
echo | openssl s_client -connect api.digitalocean.com:443 2>&1 | \
  grep -E 'Protocol|Cipher|subject|issuer'

# K8s API
echo | openssl s_client -connect 100.65.55.152:16443 \
  -servername kubernetes.default -tls1_3

# Kong proxy
echo | openssl s_client -connect 129.212.199.126:443 \
  -servername api.fintrixs.com

PostgreSQL SSL

bash

DB=061abee8-1d2c-49f4-be08-55f0054288cb
doctl databases connection $DB --format Host,Port,SSL --no-header
doctl databases firewalls list $DB

11. Paquete de evidencia descargable

📥 Descargar evidencia completa (q24-crypto-admin-20260527.tar.gz)

Contenido del archivo:

q24-crypto-admin/
├── 00-README.txt                       ← Resumen ejecutivo
├── 01-sshd-effective-config.txt        ← sshd -T (config runtime)
├── 02-sshd-config-file.txt             ← /etc/ssh/sshd_config
├── 03-sshd-includes-list.txt           ← sshd_config.d/ entries
├── 04-sshd-includes-content.txt        ← Cloud-init overrides
├── 05-sshd-version.txt                 ← OpenSSH 10.0p2 + OpenSSL 3.5.6
├── 06-root-ssh-dir.txt                 ← /root/.ssh listing
├── 07-root-authorized-keys.txt         ← Empty (0 bytes) ✓
├── 08-running-procs.txt                ← kubelet/sshd/containerd
├── 10-openssl-version.txt              ← OpenSSL build info
├── 11-k8s-api-tls.txt                  ← K8s API TLS handshake
├── 12-do-api-tls.txt                   ← DO API + Web Console TLS
├── 13-do-api-http-rejected.txt         ← HTTP→HTTPS 301
├── 14-kong-tls.txt                     ← Kong proxy/admin TLS
├── 16-kong-admin-lb-before.json        ← Vulnerable state (BEFORE)
├── 17-all-lbs.txt                      ← DO LB inventory
├── 18-kong-admin-lb-after.json         ← Hardened state (AFTER)
├── 19-kong-admin-lb-verification.txt   ← Post-remediation checks
├── 20-test-http-blocked.txt            ← curl HTTP 8001 timeout
├── 21b-test-https-final.txt            ← curl HTTPS 8444 OK
├── 23-microservices-tls.txt            ← Microservicios ClusterIP
├── 24-postgres-ssl.txt                 ← PostgreSQL SSL + firewall
├── 25-kafka-tls.txt                    ← Kafka listeners
└── 26-insecure-protocols.txt           ← Scan FTP/Telnet/HTTP

12. Conclusión para el QSA

cde-pool-node-01 (cde-38q702) — Acceso admin SSH usa OpenSSH 10 con cipher suites AES-GCM/ChaCha20-Poly1305 y KEX híbrido post-quantum. Defensa en profundidad: firewall restringe a VAPT tag, no hay keys autorizadas, no hay password de root.
cde-fw — Solo administrable vía TLS 1.3 (DO Web Console, REST API, doctl). HTTP plano se redirige forzadamente a HTTPS.
Microservicios del alcance — payments-api, tokenization-service, card-vault-service, auth-service son ClusterIP intra-cluster, acceso externo solo vía Kong proxy TLS 1.3 + AES-256-GCM-SHA384.
PostgreSQL — SSL forzado por DO Managed en puerto 25060 con trusted sources whitelist.
Kafka — PLAINTEXT pero aislado vía ClusterIP + NetworkPolicy + outbound restringido en cde-fw; no transporta cardholder data (control compensatorio documentado).
Hallazgo de la sesión: Kong Admin LB exponía HTTP plano (puerto 8001) sin autenticación. Remediado en la misma sesión restringiendo a un único CIDR de admin y eliminando el puerto plano. Evidencia before/after en §6.

Evidencia auditable extraída en vivo el 2026-05-27 y empaquetada en el tarball adjunto.

Historial de revisiones

Fecha	Revisor	Cambios
2026-05-27	Gabriel Ureña (CTO Fintrixs)	Creación inicial — respuesta a solicitud QSA Q24 + remediación Kong Admin LB

PCI DSS Pregunta 24 — Criptografía Fuerte para Acceso Administrativo No-Consola ​

1. Inventario de componentes y mecanismos de admin no-consola ​

2. cde-pool-node-01 — SSH con criptografía fuerte ​

Identificadores ​

Algoritmos criptográficos efectivos (sshd -T) ​

Defense-in-depth: por qué el nodo es seguro aunque PermitRootLogin yes ​

3. cde-fw — Admin solo vía TLS 1.3 ​

Handshake TLS al endpoint de admin ​

Rechazo de HTTP plano ​

4. Kubernetes API — TLS 1.3 + mTLS ​

Handshake TLS ​

Autenticación cliente ​

5. Kong API Gateway + Microservicios PCI ​

Tráfico externo (usuarios + admin de tenants) ​

Tráfico interno (pod ↔ pod) ​

Puerto 80 sin rutas ​

6. Kong Admin LB — Hallazgo crítico y remediación inmediata ​

Antes (estado vulnerable) ​

Acción de remediación aplicada ​

Después (estado hardened) ​

Recomendación pendiente ​

7. PostgreSQL managed + Kafka ​

PostgreSQL — TLS 1.2+ forzado ​

Kafka — PLAINTEXT con control compensatorio ​

8. Auditoría de protocolos inseguros ​

9. Cumplimiento PCI DSS Q24 ​

10. Cómo replicar la extracción ​

SSH crypto en el nodo CDE ​

TLS handshakes ​

PostgreSQL SSL ​

11. Paquete de evidencia descargable ​

12. Conclusión para el QSA ​

Historial de revisiones ​

PCI DSS Pregunta 24 — Criptografía Fuerte para Acceso Administrativo No-Consola

1. Inventario de componentes y mecanismos de admin no-consola

2. cde-pool-node-01 — SSH con criptografía fuerte

Identificadores

Algoritmos criptográficos efectivos (`sshd -T`)

Defense-in-depth: por qué el nodo es seguro aunque `PermitRootLogin yes`

3. cde-fw — Admin solo vía TLS 1.3

Handshake TLS al endpoint de admin

Rechazo de HTTP plano

4. Kubernetes API — TLS 1.3 + mTLS

Handshake TLS

Autenticación cliente

5. Kong API Gateway + Microservicios PCI

Tráfico externo (usuarios + admin de tenants)

Tráfico interno (pod ↔ pod)

Puerto 80 sin rutas

6. Kong Admin LB — Hallazgo crítico y remediación inmediata

Antes (estado vulnerable)

Acción de remediación aplicada

Después (estado hardened)

Recomendación pendiente

7. PostgreSQL managed + Kafka

PostgreSQL — TLS 1.2+ forzado

Kafka — PLAINTEXT con control compensatorio

8. Auditoría de protocolos inseguros

9. Cumplimiento PCI DSS Q24

10. Cómo replicar la extracción

SSH crypto en el nodo CDE

TLS handshakes

PostgreSQL SSL

11. Paquete de evidencia descargable

12. Conclusión para el QSA

Historial de revisiones
